Stabmikroskope / Messmikroskope

- Stabmikroskope
- Monokulares transportables Messmikroskop

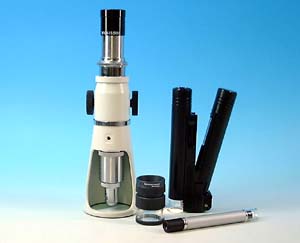

Mobile und portable Stabmikroskope

Stabmikroskope

Präzisions-Stabmikroskope sind aufgrund der Anforderungen der Praxis entwickelt worden. Sie werden in der professionellen Anwendung in erster Linie für die Qualitätskontrolle benutzt. Sie sind fokussierbar. Durch den grossen Fokussierbereich ist es möglich, erhabene und tieferliegende Objektteile genau zu prüfen (Bohrungen, Lötstellen sowie Durchkontaktierungen auf Leiterplatten).

Durch den grossen Einstellbereich lassen sich auch starke Fehlsichtigkeiten der Anwender ausgleichen. Mit der grossen Objektivöffnung wurde eine grosse Bildhelligkeit erreicht sodass in der Regel auf eine Zusatzbeleuchtung verzichtet werden kann.

Anwendung:
- In erster Linie liegt die Anwendung im Bereich der Qualitätskontrolle
- Zur schnellen Oberflächenbetrachtung im laufenden Fertigungsprozess
- Geeignet zur Prüfung verschiedenster Oberflächen wie z.B. Metalle, Textilien, Mineralien etc.

Technische Daten:
- Optik: Kombination aus vergütetem Glas-Achromaten und diffraktiv-achromatischer Kunststoffoptik
- Alle Linsenflächen sind vergütet
- Fokussierbare Optik
- Präzisions-Glas-Mess-Skala, Teilung 0.05mm

Mikrollupe mit fukussierbarer Optik und Präzisions-Glas-Mess-Skala ESCHENBACH

Vergrösserung 20 x
Vergrösserung 40 x
Produkt Nr. 11701
Produkt Nr. 11711

Taschen-Mikroskop
Vergrösserung 40 x
Produkt Nr. 11711-CN

Mikrolupe mit 30x Vergrösserung für die Qualitätskontrolle ESCHENBACH
Vergrösserung 30 x
mit zuschaltbarer Beleuchtung
Produkt Nr. 1174

Mikrolupe mit Beleuchtung mit 40x Vergrösserung Vergrösserung 40 x
mit zuschaltbarer Beleuchtung
Produkt Nr. 1174-CN

ESCHENBACH
Präzisions-Skalenlupe  mit Fokussierring und
achromatischem Linsensystem
Linsen Ø 23 mm
Vergrösserung 10x
Vergrösserung 7x



Produkt Nr. 115410
Produkt Nr. 11547

Top



Monokulares transportables Messmikroskop

Monokulares transportables Messmikroskop
- Portables Messmikroskop mit
  100-facher optischer Vergrösserung
- Integrierte Mess-Skala 1mm mit Auflösung
  von 1/100 mm
- Mit oder ohne Halogenbeleuchtung
- Stabile, schwere Ausführung aus Metall
- Länge: 225 mm
- Stativ-Auflage-Durchmesser:  60 mm
PM-101-0  ohne Beleuchtung
PM-101-1  mit Beleuchtung
